25kVA einphasiger Pole monti erter Transformator

Dieser einphasige, an der Stange montierte Öl transformator mit 25kVA kombiniert eine hohe Zuverlässigkeit der öl getauchten Isolierung mit einer platzsparenden, an der Stange montierten Installation. Bereitstellung einer stabilen und kosten günstigen Strom versorgungs lösung für einphasige Lasts zen arien am Verteilnetz terminal.

Kontakt Download User Manual

Spezifikationen und Parameter

Parameter	Details
Nenn kapazität	25 kVA
Maximal keine Last verluste	100 W
Maximale Last verluste	300 W
Primäre Buchsen	15 kV Abdeckung halterung (Menge: 2)
Sekundäre Buchsen	13/16 Eyebolt mit 3/8-16 Bolzen-Sekundär büchse (Qty:3)
Wasserhähne	1-2 1/2% tippen über nominal, 3-2 1/2% Wasserhähne unter nominal
Primär spannung	2400 V - 34500 V
Aufregender Strom @ 100%	≤ 0,6%
Reg.@ 0,8 Pwr Faktor	≤ 2,4%
Konfiguration	Standard Design
Montage bestimmungen	Kleiderbügel-Halterungen (ein Satz)
Temperatur anstieg	65 °C
Kühl klasse	ONAN
Isolier flüssigkeit	Mineralöl
Frequenz	60Hz
Effizienz standard	Keine
Primär spannung	12470V Grd Y / 7200V
BIL	95 kV
KV-Klasse	15 kV
Sekundäre Volitage	120 / 240 V
BL	30 kV
KV-Klasse	1,2 kV
Beschichtungen	ANSI70 Grau (Munsell 5 BG7.0/0,4) Dec klack
Messgeräte und Armaturen	PRD, 35 SCFM (std)

Spezifikation bereich

Kapazität (KVA)	Hoch Spannung (V)	Tappen Bereiche	Niedrig Spannung (V)	Verlust (W)		Abmessung (mm)			DOE 2016 Effizienz
Kapazität (KVA)	Hoch Spannung (V)	Tappen Bereiche	Niedrig Spannung (V)	Verlust ohne Last (W)	On-Load-Verlust (W)	W	D	H	DOE 2016 Effizienz
10	2400 4160 7200 7620 12000 12470 13200 13800 14400 19920 24940 34500	± 2x2,5%	110 120 208 240 277 347 415 416 480 600 690	60 80 100 120 130 150	330 370 450 620 850 1150	500	525	885	98,70
15						520	565	905	98,82
25						560	590	935	98,95
37.5						610	625	935	99.05
50						635	675	1035	99.11
75						745	840	1035	99.19
100						770	965	1035	99.25
167						795	890	1035	99.33
250						988	1001	1035	99.39
333						1012	1015	1035	99.43

Zeichnen und Zubehör

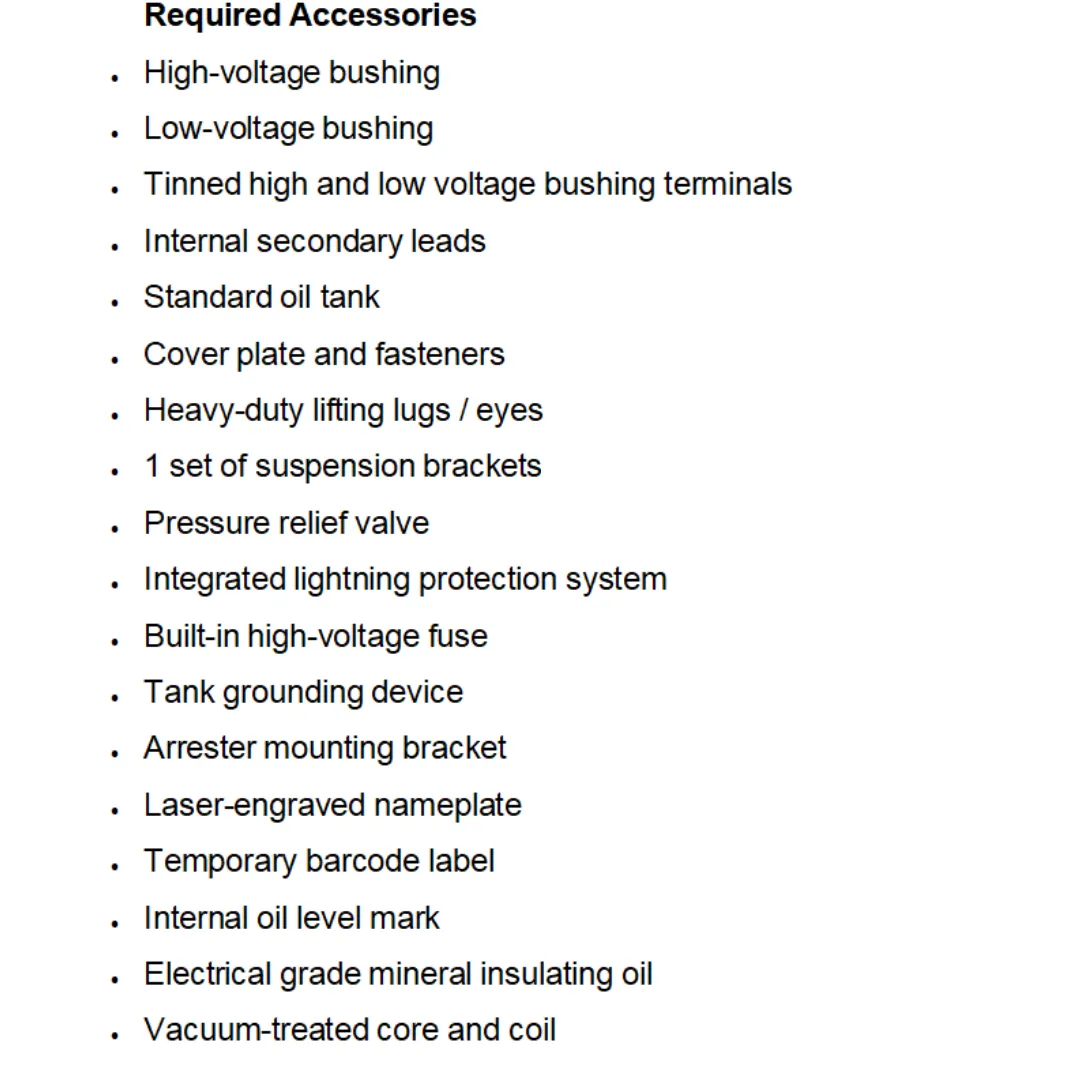

Mast montierter Transformator Zubehör

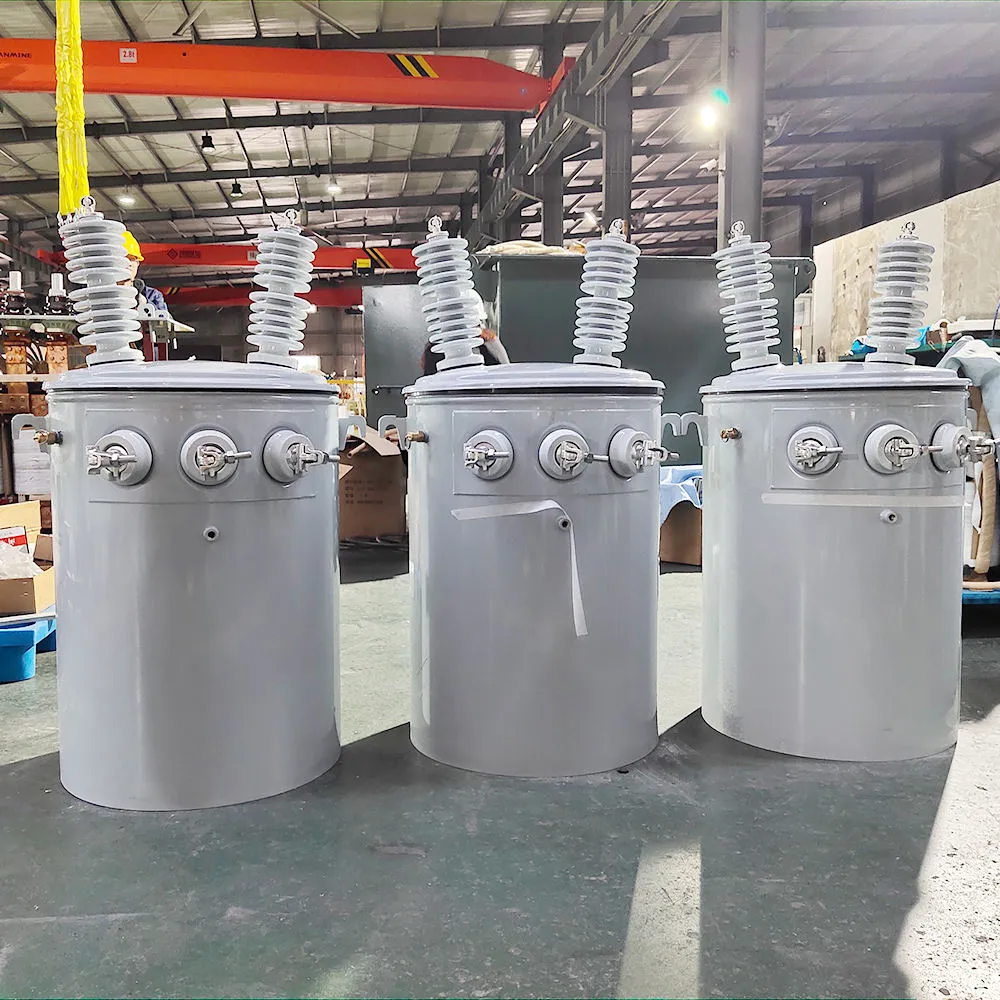

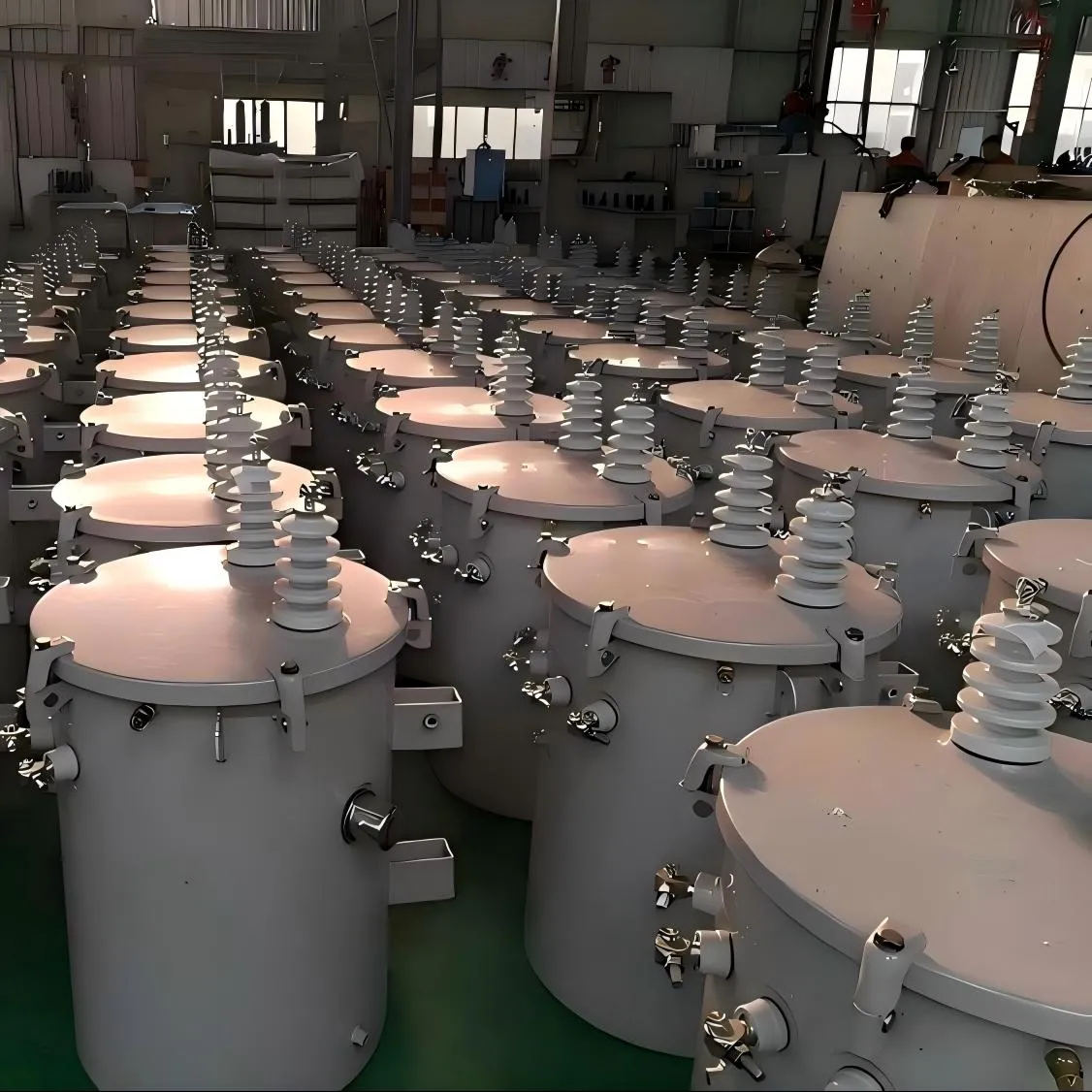

Werksproduktionsfotos
