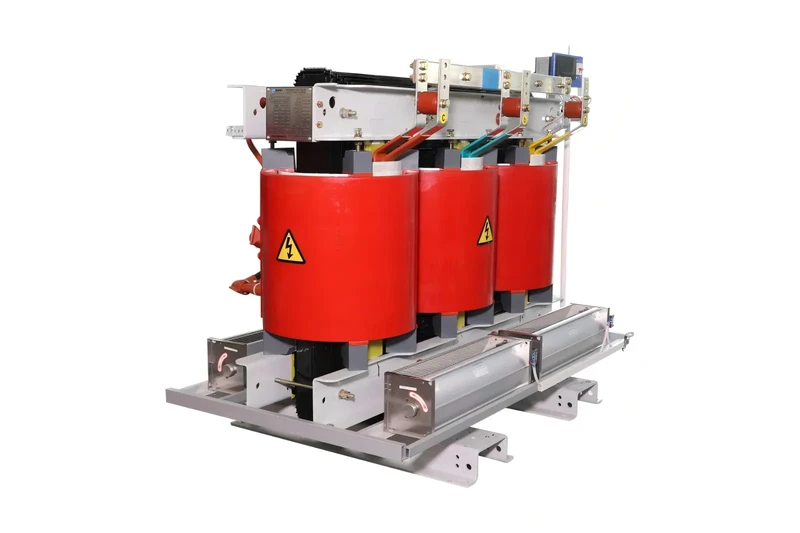

500kVA Trocken transformator

Huawan 500kVA Trocken transformator bietet Sicherheit und Umweltschutz ohne Brand-oder Explosions gefahr. Mit aus gezeichnetem Isolierungs-und Wärme ableitung design realisieren sie einen geringen Verlust, geringe Geräuschent wicklung und einen stabilen Betrieb und passen sich verschiedenen Arbeits bedingungen an. Sie sind wartungsfrei und einfach zu installieren, unterstützen die Anpassung und werden häufig in der Energie übertragung und-verteilung für Bau, Strom, Handel und andere Bereiche eingesetzt.

Kontakt

Spezifikationen und Parameter

Parameter	Details
Nenn kapazität	500 kVA
Nenn frequenz	50Hz
Nennspannung	10/0,4 kV
Nennstrom	28.9/721.7 A
Anzahl der Phasen	3 Phase
Verbindungs gruppe Symbol	Dyn11
Leerlauf verlust (bei 100% Nennspannung)	0,646 kW
Last verlust (bei Referenz temperatur von 120 ° C)	4,210 kW
Gesamt verlust (bei Referenz temperatur von 120 ° C)	4,856 kW
Leerlaufs trom (bei 100% Nennspannung)	0,75%
Isolier klasse	Klasse F (maximal zulässige Wicklung temperatur für Klasse F: 155 ° c)
Angewandte Widerstands spannungs fähigkeit	HV: 35kV/60s; LV: 5kV/60s
Partielle Entladung menge	Wenn das 1,3-fache der Nennspannung angelegt wird, sind die Phasen A/B/C alle <10pC
Kurzschluss widersteht der Fähigkeit	3 Kurzschluss tests pro Phase, keine Verschiebung/Verformung der Spulen, maximale Reaktanz abweichung: 2,8%
Windung Temperatur Anstieg Grenze	≤ 100K
Kühl modus	AN/AF

Spezifikation bereich

Bewertet Kapazität	Spannungs kombination und Zersetzung bereich			Niedrig Druck	Offener Stromkreis Verluste	Last Verlust	Kurzschluss Impedanz	Nulllast Aktuell	Körper Gewicht
Bewertet Kapazität	Spannungs kombination und Zersetzung bereich			Niedrig Druck	Offener Stromkreis Verluste	Last Verlust	Kurzschluss Impedanz	Nulllast Aktuell	Körper Gewicht
KVA	Hoch Spannung	Tappen Reichweite	Beitreten Gruppe Etikett	KV	W	(120 ° C) W	%	%	Kg
30	6 6.5 10 10.5 11	± 5% oder ± 2 × 2,5%	YynO oder Dyn11	0.4	170	710	4	1.8	300
50					240	1000	5	1.5	380
80					330	1380	4	12	470
100					360	1570	4	1	560
125					420	1850	4	1	650
160					480	2130	4	1	780
200					550	2530	4	0,8	800
250					640	2760	4	0,8	1030
315					790	3470	4	0.7	1250
400					880	3990	4	0.7	1400
500					1040	4880	4	0,6	1600
630					1200	5880	4	0,6	1900
630					1170	5960	6	0,6	1900
800					1360	6960	6	0,5	2580
1000					1590	8130	6	0,5	2850
1250					1880	9690	6	5	3200
1600					2200	11730	6	0,5	3800
2000					2740	14450	6	0.4	4280
2500					3240	17170	6	0.4	5250

Zeichnung

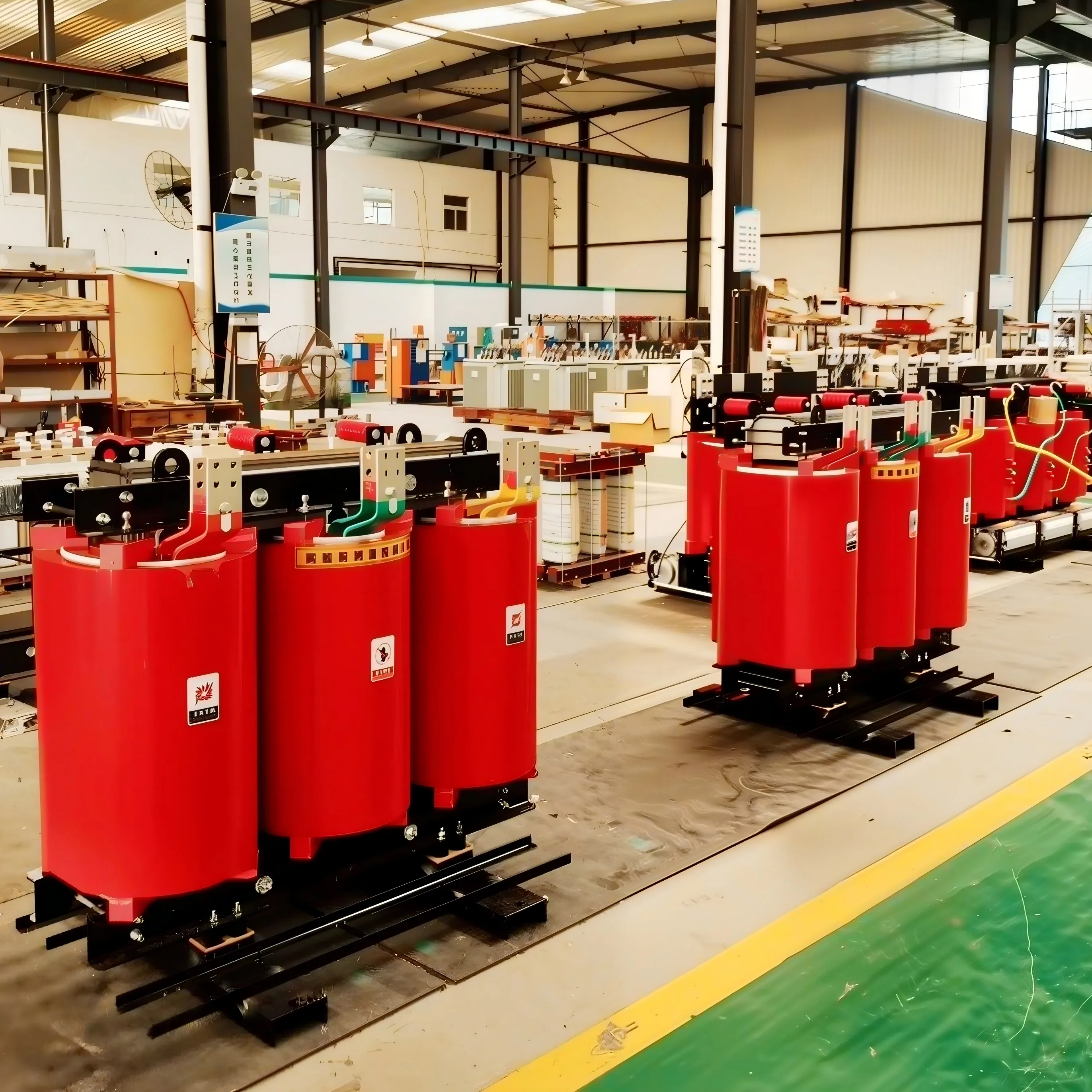

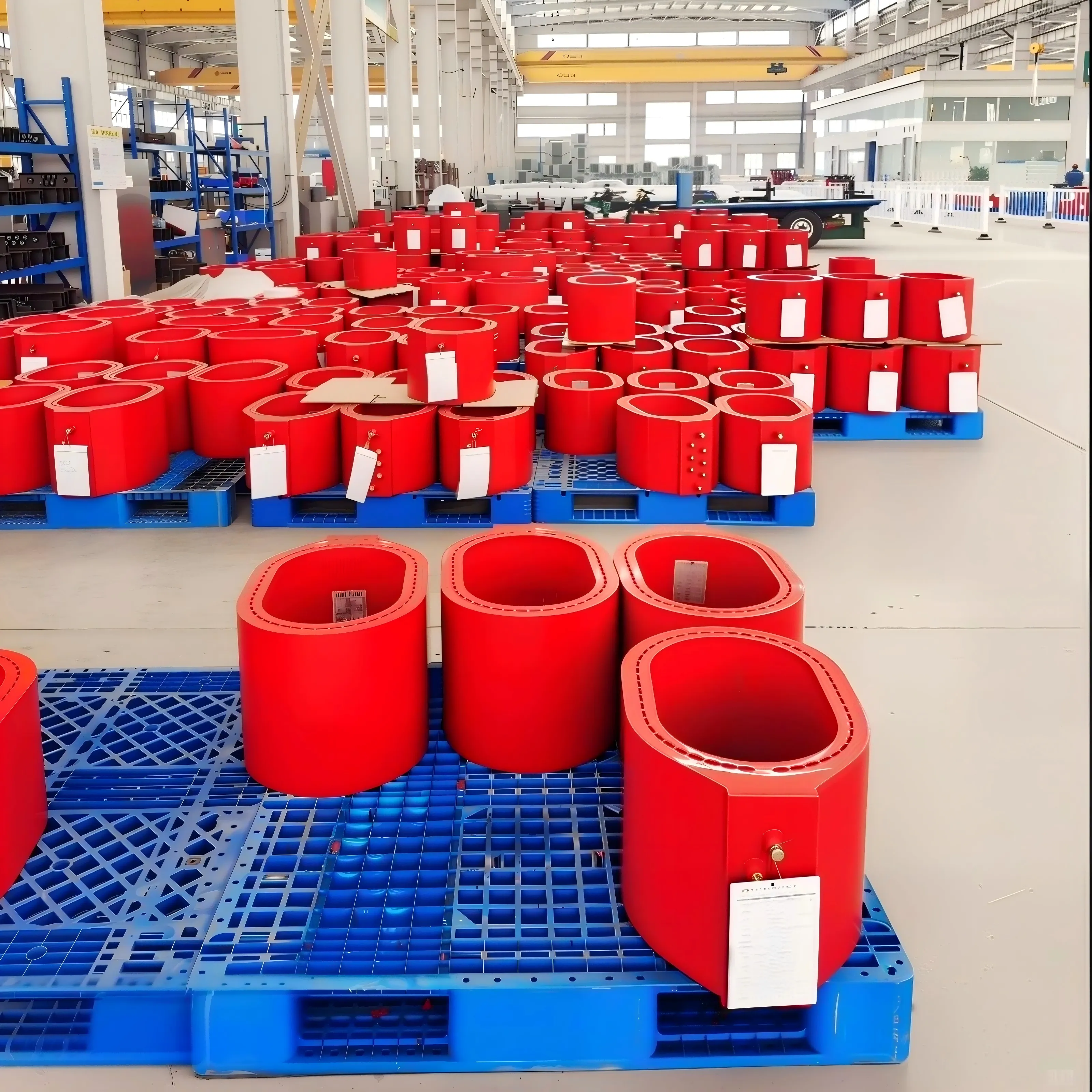

Werksproduktionsfotos
