Leitfaden zur Berechnung der Transformatoren effizienz: Eine wichtige Maßnahme zur Verbesserung der Leistung des Leistungs systems

Im stabilen Betrieb von Strom versorgungs systemen,TransformatorenDienen als Kern ausrüstung für Energie übertragung und-umwandlung. Ihre Betriebs effizienz bestimmt direkt die Höhe der Energie auslastung und wirkt sich erheblich auf die Stromkosten und die Betriebs rentabilität der Unternehmen aus. Mit der kontinuier lichen Ausweitung des industriellen Strom verbrauchs und zunehmend strengeren nationalen Energie spar richtlinien, Verringerung der elektrischen Verluste durch wissenschaft liche Effizienz berechnungen, ordnungs gemäße Auswahl der Geräte, ein optimiertes Betriebs management ist zu einem kritischen Ansatz für die Erreichung von Energie einsparung, Effizienz verbesserung und nachhaltiger Entwicklung geworden.

Dieser Artikel analysiert systematisch die Kern konzepte, Berechnungs methoden und Verlust komponenten der Transformator effizienz. Es untersucht auch wichtige Einfluss faktoren durch praktische Fallstudien und schlägt umsetzbare Strategien zur Effizienz verbesserung vor, die Unternehmen dabei helfen, die Leistung von Strom versorgungs systemen zu optimieren und den wirtschaft lichen Nutzen zu maximieren. Für diejenigen, die hoch effiziente Transformator lösungen suchen, können die hier angebotenen Erkenntnisse eine gezielte Auswahl unterstützen.

1. Was ist Transformator-Effizienz

Transformatoren effizienz ist ein Schlüssel indikator für seine Energie umwandlung fähigkeit. Es ist definiert als das Verhältnis von Ausgangs leistung zu Eingangs leistung, typischer weise ausgedrückt als Prozentsatz:

Η = P₂/P₂ × 100%

= P₂ / (P₂ + P₀ + Pₖ) × 100%

Wo:

Η = Wirkungsgrad

P₂ = Ausgangs leistung

Pschmal = Eingangs leistung

P­ = Kern verlust (Leerlauf verlust)

Pₖ = Kupfer verlust (Last verlust)

Idealerweise würde die gesamte elektrische Eingangs energie an die Last geliefert. Aufgrund von Materiale igen schaften und strukturellen Einschränkungen treten jedoch während des Betriebs verschiedene Verluste auf, die Energie als Wärme abführen. Daher ist die Ausgangs leistung immer niedriger als die Eingangs leistung. Höhere Effizienz zeigt einen geringeren Energie verlust und eine bessere Auslastung an.

Fallstudie

Ein Fertigungs unternehmen betreibt einen 1000-kVA-Transformator mit einer Eingangs leistung von 1000 kW und einer Ausgangs leistung von 970 kW, was zu einem Wirkungsgrad von 97% führt. Wenn der Transformator jährlich 8.000 Stunden lang ununterbrochen läuft, erreicht der Energie verlust 240.000 kWh, was zu erheblichen Stromkosten führt. Dies unter streicht die Bedeutung der Verbesserung der Effizienz.

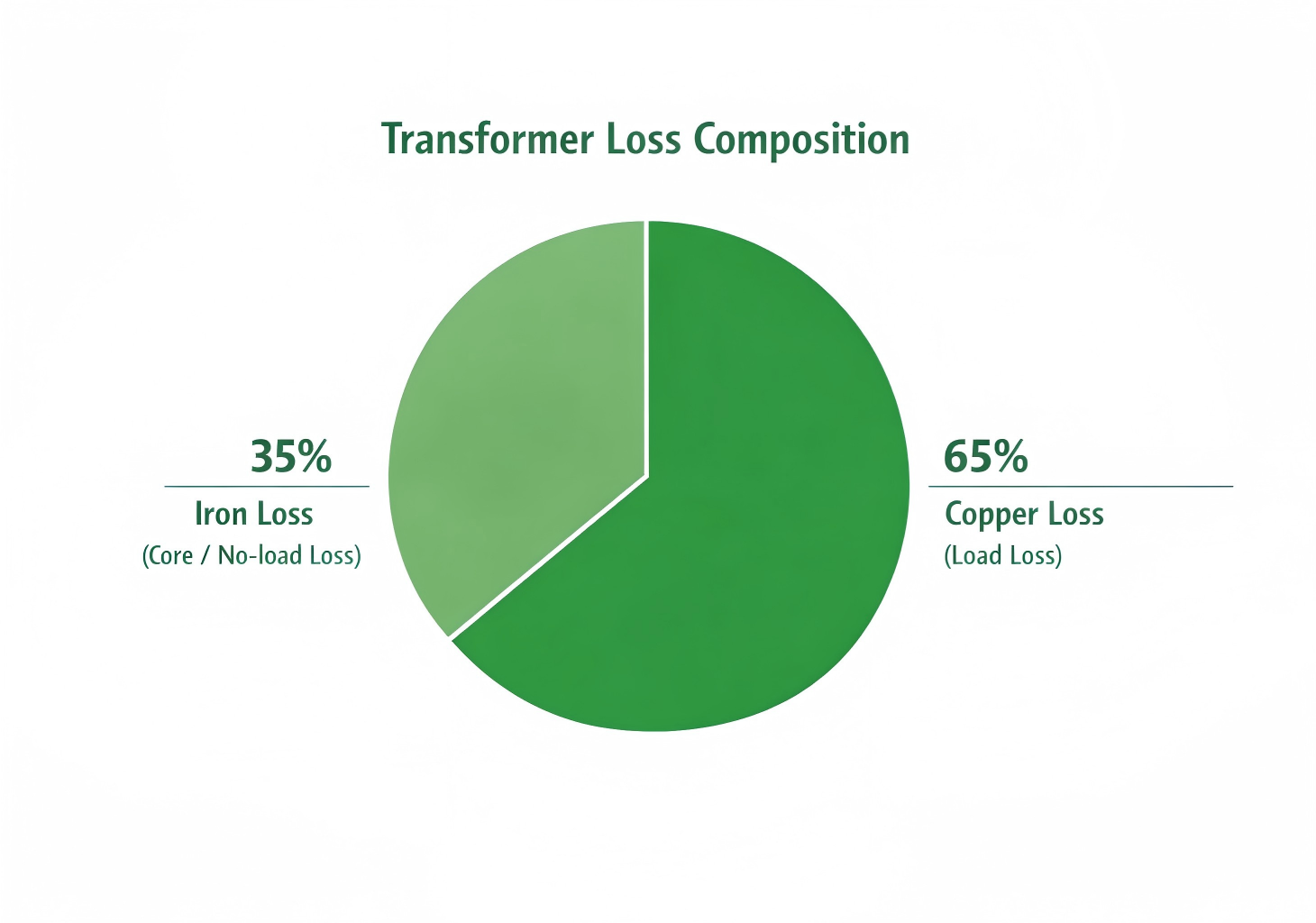

2. Zusammensetzung der Transformator verluste

Transformator verluste sind der Hauptfaktor, der die Effizienz beeinflusst, und bestehen aus:

Gesamt verlust = Kern verlust + Kupfer verlust

(1) Kern verlust (No-Load-Verlust)

Kern verlust tritt auf, wenn der Transformator mit Strom versorgt wird, auch ohne Last. Es bleibt relativ konstant und hängt von Spannung und Frequenz ab.

Komponenten:

Hysterese verlust: Verursacht durch wiederholte Magneti sierung des Kernmaterials

Wirbelstrom verlust: Induzierte Ströme innerhalb des Kerns, die Wärme erzeugen

Einfluss faktoren:

Kernmaterial: Hoch durchlässiger Silizium stahl (z. B. verlust armer Silizium stahl) kann Verluste um ~ 20% reduzieren

Spannung und Frequenz: Höhere Spannung oder Frequenz erhöht den Kern verlust

(2) Kupfer verlust (Last verlust)

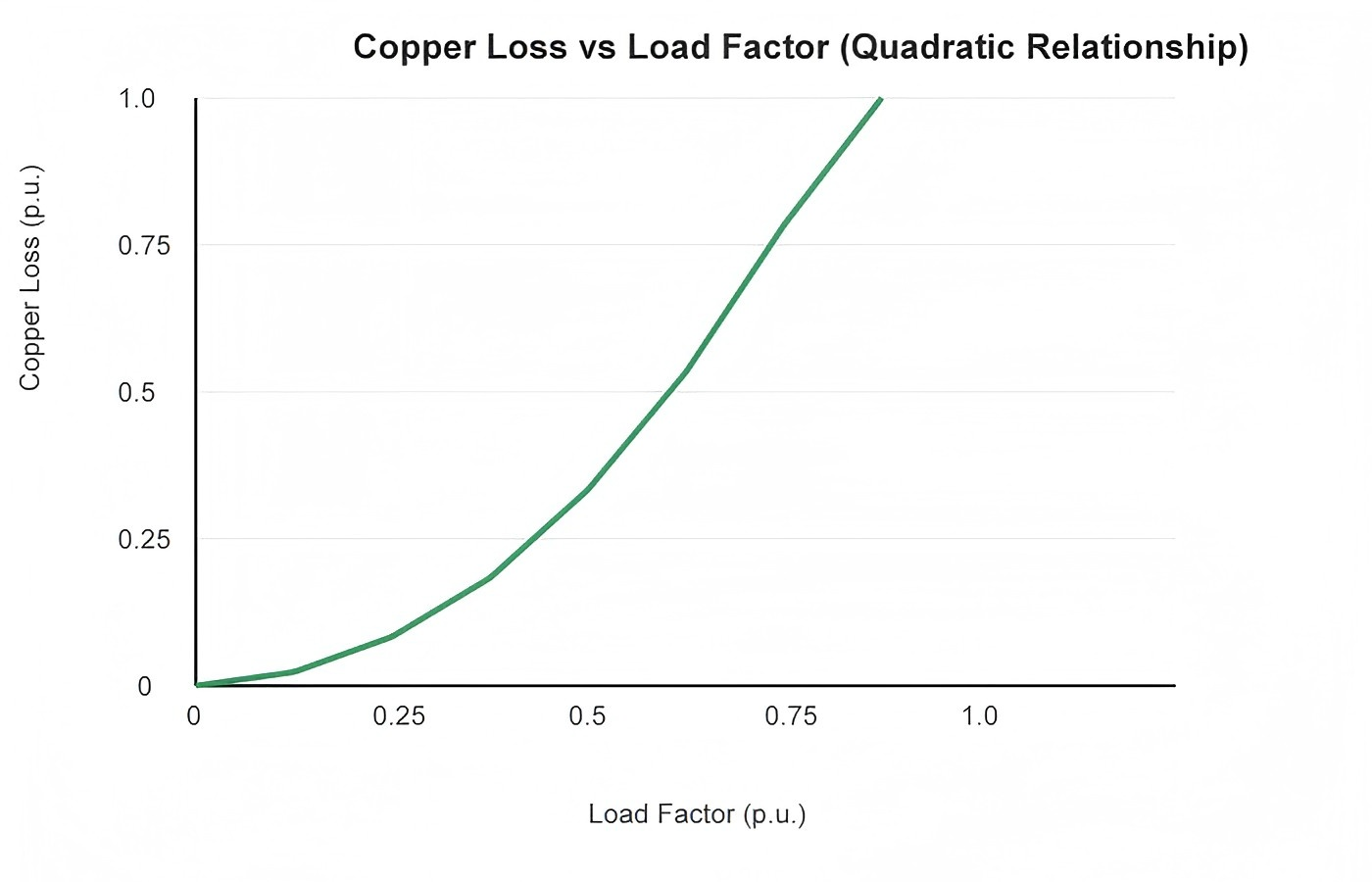

Der Kupfer verlust wird durch den Widerstand der Transformator wicklungen verursacht und nimmt mit dem Quadrat des Laststroms zu.

Formel:

Kupfer verlust = Volllast-Kupfer verlust × (Last faktor) ²

Einfluss faktoren:

Belastungs rate: Höhere Belastung führt zu deutlich erhöhten Verlusten

Wickel material und Design: Materialien mit hoher Leitfähig keit (z. B. sauerstoff freies Kupfer) und optimierte Wickel strukturen verringern den Widerstand

3. Methoden zur Berechnung der Transformator effizienz

Kern formel:

Η = P₂ / (P₂ + P₀ + Pₖ) × 100%

(1) Lasten basierte Effizienz formel

Η = (β × Sₙ × cosφ) / (β × Sₙ × cosφ P₀) × 100%

Wo:

Β = Last faktor

Sₙ = Nenn kapazität

Cosφ = Leistungs faktor

(2) Berechnungs beispiel

Ein 2000 kVA Transformator arbeitet unter:

Belastungs faktor: 70%

Leistungs faktor: 0,9

Kern verlust: 3 kW

Volllast-Kupfer verlust: 20 kW

Schritte:

Kupfer verlust: 20 × (0,7 ²) = 9,8 kW

Gesamt verlust: 3 + 9,8 = 12,8 kW

Ausgangs leistung: 2000 × 0,7 × 0,9 = 1260 kW

Wirkungsgrad: 1260 / (1260 + 12,8) ≤ 98,99%

4. Schlüssel faktoren, die die Effizienz von Transformatoren beeinflussen

(1) Last faktor

Optimale Effizienz tritt typischer weise zwischen 60%-80% Last auf:

Niedrige Last: Kern verlust dominiert und reduziert die Effizienz

Hohe Belastung: Kupfer verlust steigt stark an

(2) Materialien und Fertigung

Hochwertiger Silizium stahl reduziert den Kern verlust

Optimierte Wicklung reduziert Kupfer verlust

Präzisions fertigung minimiert Streu verluste

(3) Betriebs umgebung

Hohe Temperatur erhöht den Widerstand → höheren Kupfer verlust

Schlechte Kühlung reduziert den Wirkungsgrad

Staub und Feuchtigkeit erhöhen zusätzliche Verluste

Huawan stellt langlebige Transformatoren her, die für raue Umgebungen ausgelegt sind und einen langfristig hohen Wirkungsgrad gewährleisten.

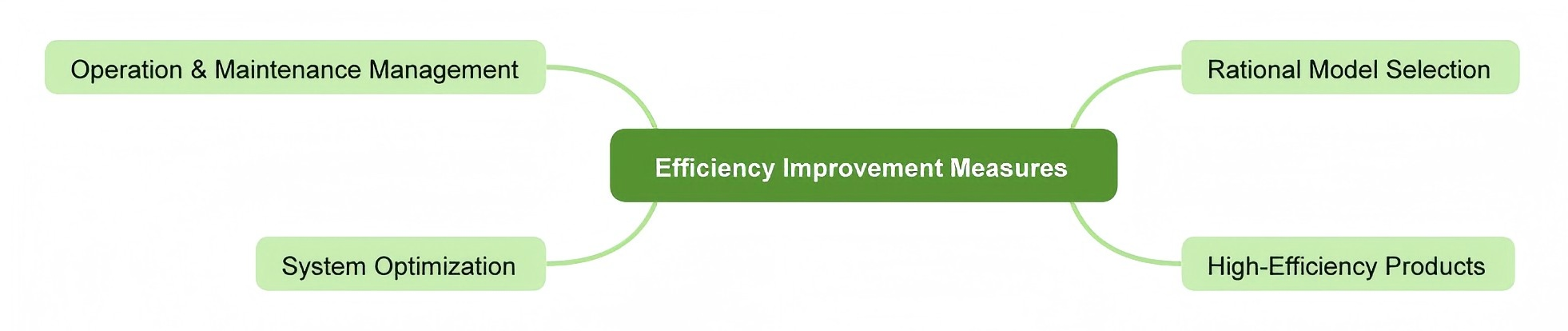

5. Praktische Methoden zur Verbesserung der Effizienz

(1) Richtige Auswahl

Passen Sie die Transformator kapazität mit dem tatsächlichen Last bedarf zusammen, um einen optimalen Last bereich aufrecht zu erhalten.

(2) Produkte mit hoher Effizienz

Wählen Sie Transformatoren mit höheren Effizienz werten aus, um die Basis verluste zu reduzieren.

(3) Betrieb & Wartung

Regelmäßige Inspektion und Wartung reduzieren abnormale Verluste und gewährleisten einen stabilen Betrieb.

(4) System optimierung

Blindleistung kompensation installieren

Leistungs faktor verbessern

Raster layout optimieren

6. Investitions wert von hoch effizienten Transformatoren

(1) Reduzierte Betriebs kosten

Selbst eine Verbesserung der Effizienz um 1% kann zu erheblichen jährlichen Einsparungen führen.

(2) Einhaltung der Energie politik

Geringerer Energie verbrauch und CO2-Emissionen unterstützen die Einhaltung gesetzlicher Vorschriften und Nachhaltig keits ziele.

(3) Verbesserte Zuverlässigkeit

Niedrigere Verluste verringern den Temperatur anstieg, verlängern die Lebensdauer und verringern die Ausfallraten.

7. Bedeutung der Wahl eines profession ellen Herstellers

Die Effizienz des Transformators hängt nicht nur vom Design ab, sondern auch von der Fertigungs qualität und der Service fähigkeit.

(1) Produkt vorteile

Verlust arme Materialien

Optimiertes elektro magnetisches Design

Strenge Qualitäts kontroll prozesse

(2) Full-Service-Fähigkeit

Maßge schneiderte Lösungen

Auswahl anleitung

Energie effizienz analyze

Operative Beratung

8. Schluss folgerung

Die Effizienz von Transformatoren ist nicht nur eine technische Metrik-sie wirkt sich direkt auf die Energie kosten kontrolle, die Systems tabilität und die nachhaltige Entwicklung aus. Durch wissenschaft liche Berechnung, richtige Auswahl und optimierten Betrieb können Unternehmen die Systeme ffizienz erheblich verbessern und Energie verschwendung reduzieren.

Hoch effiziente Transformatoren stellen eine wichtige Strategie zur Kosten senkung und Leistungs verbesserung sowie einen wichtigen Treiber für die grüne Transformation in der Energie wirtschaft dar.

9. FAQ

Q: Ist höhere Transformator-Effizienz immer besser?

A: Höhere Effizienz verbessert die Energie einsparungen, aber auch Kosten und ROI sollten berücksicht igt werden.

Q: Warum kann Transformator effizienz nicht 100% erreichen?

A: Kern-und Kupfer verluste sind aufgrund physikalischer und materieller Einschränkungen unvermeidlich.

Q: Wie ident ifi ziert man energie effiziente Transformatoren?

A: Überprüfen Sie den Leerlauf verlust, den Last verlust und die zertifizierten Effizienz bewertungen.

Q: Sollten alte Transformatoren ersetzt werden?

A: Transformatoren, die älter als 10 Jahre sind, haben normaler weise höhere Verluste. Wenn sie ersetzt werden, können die Energie kosten erheblich gesenkt werden.

Q: Was sind die Risiken des niedrigen Last betriebs?

A: Niedrige Last erhöht den Anteil des Kern verlustes, verringert die Effizienz und verschwendet Energie.
