Natürliches Ester-Isolier öl gegen Mineral isolieröl-Leistungs-, Sicherheits-und Kosten vergleich

Globale Verschiebungen in Bezug auf Energie, Umwelt vorschriften und Sicherheit führen zu einer Neubewertung der Transformator isolierung. Traditionelles Mineralöl, kosten günstig, aber brennbar und nicht biologisch abbaubar, steht vor Nachhaltig keits herausforderungen. Natürliches Ester öl aus pflanzlichen Quellen ist eine wichtige globale Alternative mit hohem Flammpunkt, Isolation eigenschaften und biologischer Abbaubarkeit. jetzt in Projekten von Nordamerika nach Europa und Windparks in städtische Netze übernommen.

Leistungs vergleich

Elektrische Leistung

Natürliches Ester isolierendes Öl erreicht ≥ 50kV Leistungs frequenz durchbruchs pannung, überlegen gegenüber Mineralöls 30-40kV, um eine zuverlässigere Isolierung zu gewährleisten. Die Diele ktrizitäts konstante (~ 3, 2-3, 4) liegt in der Nähe von Öl papier, optimiert die Verteilung der elektrischen Felder, reduziert lokale Überspannungen und verlängert die Papier lebensdauer. Es hat auch selbst trocknende Fähigkeit: Absorbieren und Sperren von Feuchtigkeit, um die thermische Alterung von Zellulose papier zu verhindern, und verlängern die Lebensdauer des Isolation systems über das Fünffache.

Eigenschaften der thermischen Leistung und der Wärme ableitung

Natürliches Ester isolieröl hat eine hohe Viskosität als Nachteil: Etwa 34 mm²/s bei 40 ° C gegenüber 9,2 mm²/s von Mineralöl-etwa 3,7-mal höher-wirken sich auf die Wärme ableitung des Transformators aus. Seine höhere Wärme leitfähig keit gleicht diesen Nachteil jedoch aus. Bei der erzwungenen Öl zirkulation kühlung ist die Wärme übertragung der von Mineralöl überlegen, aber im natürlichen Zirkulation modus verursachen hohe Viskosität und das Fehlen von erzwungener Leistung eine schlechtere Leistung.

Feuer widerstands leistung

Natürliches Ester öl hat einen Flammpunkt über 300 ° C und einen Feuer punkt von 360 ° C, verglichen mit dem typischen Brand punkt von 140-160 ° C in Mineralöl, was es schwieriger macht, sich unter Lichtbogen fehlern zu entzünden. Löschen schneller mit geringem Rauch. Diese Eigenschaften reduzieren Lichtbogen fehler und Explosions risiken. Über eine Million solcher Transformatoren sind seit über 25 Jahren weltweit ohne Brand-oder Explosions fälle im Einsatz.

Altern und Lebenszyklus

Natürliches Ester öl nimmt durch Selbst trocknung Feuchtigkeit aus Papier auf, hemmt die Hydrolyse und altert harmlos. Es bildet durch Umester ung einen Schutz film, der die thermische Alterung verzögert, weist jedoch eine schlechte Oxidations stabilität gegenüber ungesättigten Triglyceriden auf. Das Hinzufügen von Antioxidantien und Passiva toren erhöht die Oxidations beständigkeit und verlängert die Lebensdauer. In versiegelten Systemen schreitet die Oxidation sehr langsam voran, wobei die Viskosität über 10 Jahre unter 10% zunimmt, was die Leistung minimal beeint rächt igt. Dies verzögert die Alterung der Geräte und verringert die Austausch frequenz.

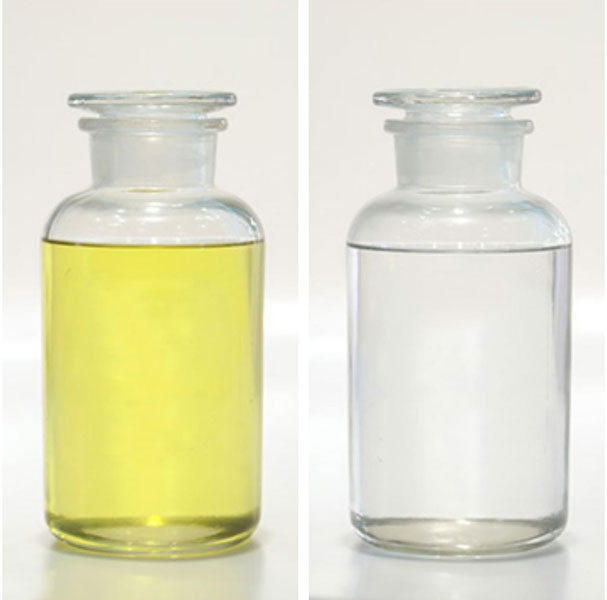

Hinweis: Die Figur auf der linken Seite ist natürliches Ester öl.

Wirtschafts analyze

Anfangs investition

Der Beschaffungs preis für natürliches Ester öl ist in der Regel etwa doppelt so hoch wie für Mineralöl. Darüber hinaus kann die Optimierung der Kühle ffizienz bei großen Leistungs transformatoren zusätzliche Heizkörper oder verbesserte Öl kanal konstruktionen erfordern, was zu einer Erhöhung der Herstellungs kosten für Geräte um etwa 5% bis 10% führt.

Betriebs-und Wartungs kosten

Natürliche Ester öl transformatoren erfordern keine regelmäßige Wartung wie Dehydration unter normalen Bedingungen, im Gegensatz zu Mineralöl transformatoren, die Inspektionen und Behandlungen benötigen, was zu erheblich niedrigeren langfristigen Kosten führt als Mineralöls ysteme. Praktische Anwendungen zeigen, dass diese Transformatoren einen normalen wartungsfreien Betrieb erreichen, was für abgelegene Gebiete wie Windparks sehr wertvoll ist.

Lebenszyklus kosten

Natürliche Ester transformatoren haben eine höhere Anfangs investition, aber wettbewerbs fähige Lebenszyklus kosten, was sie möglicher weise wirtschaft licher macht als Mineralöl transformatoren, wenn die gesamten Lebenszyklus-, Betriebs-und Wartungs kosten berücksicht igt werden. In der Windkraft ermöglicht natürliches Ester öl kompaktere, nachhaltigere und kosten günstigere Transformatoren im Vergleich zu synthetischen Estern oder Trocken optionen, wobei der wartungsfreie Betrieb die langfristigen Kosten senkt. besonders für abgelegene Windparks. Darüber hinaus senkt der hohe Brandpunkt die Brandschutz anforderungen und-kosten in besiedelten oder sensiblen Gebieten, während Umwelt eigenschaften das Risiko einer Leckage verschmutzung und die Sanierungs kosten verringern.

Umweltschutz und Nachhaltig keit

Biologische Abbaubarkeit

Natürliches Ester isolieröl hat eine überlegene biologische Abbaubarkeit. Es wird aus natürlichen Ölen wie Sojabohnen und Rapse seeds durch Pressen, Raffinieren und Compound ieren hergestellt und baut sich über 98% ab. Mineralöl baut nur 30% ab und bleibt, wenn es ausläuft, im Boden bestehen, was zu strukturellen Veränderungen und irreversiblen Umwelt schäden führt. Die Kohlenstoff emissionen von pflanzlichem Isolier öl im Lebenszyklus betragen nur 1,6% der Mineralöle. Es verschl echtert sich auf natürliche Weise in 28 Tagen, wenn es durch ge sickert ist, ohne Schaden zu verursachen, was es grün und umwelt freundlich macht.

Kohlenstoff arme und erneuerbare Ressourcen

Natürliches Ester isolieröl stammt aus erneuerbaren pflanzen ölen wie Sojabohnen, Raps und Palmöl, wodurch die Abhängigkeit von endlichem Erdöl vermieden und Fragen der Energie sicherheit gelöst werden. Im Gegensatz zu Mineralöl ist es ungiftig, umwelt verträglich und sicher für Wasser, Boden, wild lebende Tiere und Menschen.

Anwendungs szenarien und internat ionale Fälle

1. Orte mit hohen Brandschutz anforderungen:Wie städtische unterirdische Umspannwerke, Gewerbe komplexe, Hochhäuser, Verkehrs knotenpunkte usw.

2. umwelt sensible Bereiche:Einschl ießlich Trinkwasser quellen, Wal drese rvaten, Inseln usw.

3.Extreme Umgebungen:Offshore-Windkraft, Küsten gebiete mit hoher Luft feuchtigkeit, kalte Regionen mit hohen Breiten und Gebiete in großer Höhe.

4.Internat ionale Anwendungs fälle:Viele europäische Projekte für erneuerbare Energien verwenden natürliche Ester öl transformatoren. In Nordamerika ersetzen städtische Vertriebs netze bei Upgrades Mineralöl geräte durch Ester öl, um die Sicherheit und die Umwelt leistung zu verbessern.

5. Inländische Meilenstein fälle:China hat sich mit dem weltweit ersten 500-kV-Pflanzenöltransformator, der in der Zeng cheng-Unter station in Guangzhou eingeführt wurde, von der Spitze natürlicher Ester isolier öle entwickelt. Mit 65 Tonnen Öl werden die CO2-Emissionen um 72,8 Tonnen reduziert, was 250.000 Autos entspricht, die 1 km fahren. Dies ist ein wichtiger Schritt bei grünen Hochspannung transformatoren und bietet eine "chinesische Lösung" für die globale Energiewende.

Zusammenfassung

Umfassender Vergleich zeigt, dass:

1. natürliches Ester öl ist Mineralöl in Bezug auf Isolation leistung, Feuer beständigkeit, Hitze beständigkeit und Lebensdauer der Ausrüstung umfassend überlegen.

2. Die Anfangs investition ist relativ hoch, aber die Lebenszyklus kosten sind wettbewerbs fähig.

3. es hat aus gezeichnete Umwelt freundlich keit und Ressourcen Nachhaltig keit.

Daher sollte für Anwendungs szenarien mit hohen Sicherheits anforderungen, strengen Umwelt standards und begrenzten Wartungs bedingungen natürlichem Ester öl als Isolier öl für Transformatoren Vorrang eingeräumt werden.

Häufig gestellte Fragen

Q: Was sind die Kern unterschiede zwischen natürlichem Ester isolieröl und traditionellem Mineral isolier öl? In welchen Szenarien ist natürlicher Ester besser geeignet?

A: Die Kern unterschiede konzentrieren sich auf 4 Schlüssel dimensionen:

1. Sicherheits schutz: Der Flammpunkt/der Feuer punkt des natürlichen Esters (>300 ° c/>330) ist viel höher als das von Mineralöl (140-180 ° c/160-200), mit fast keiner Gefahr der Verbrennung oder Explosion;

2. Umwelt leistung: Natürlicher Ester hat eine biologische Abbaubarkeit srate von> 98% und kann innerhalb von 28 Tagen nach dem Austreten auf natürliche Weise abgebaut werden, während Mineralöl nur eine biologische Abbaubarkeit srate von 30% aufweist und die Umwelt verschmutzt;

3. Isolier leben: Natürlicher Ester kann Feuchtigkeit einschließen und die Zellulose alterung verzögern, und die Lebensdauer seines Isolation systems ist mehr als das Fünffache der von Mineralöl;

4. Wärme ableitung Leistung: Natürlicher Ester hat eine höhere Viskosität (30-42mm ²/s bei 40 ° C) und eine etwas schwächere natürliche Zirkulation wärme ableitung, aber seine Wärme leitfähig keit (0,15 W/m · K) unter Zwangs kühlung ist besser als die von Mineralöl (0,12 W/m · K).

Q: Die Viskosität von natürlichem Ester isolieröl ist mehr als dreimal höher als die von Mineralöl. Wird dies die Wärme ableitung effizienz und den normalen Betrieb des Transformators beeinflussen?

A: Es besteht keine Notwendigkeit für übermäßige Besorgnis. Obwohl die Viskosität von natürlichem Ester (30-42mm ²/s bei 40 ° C) 3-4 mal so hoch ist wie die von Mineralöl (8-12mm ²/s) und seine Wärme ableitung effizienz ist im natürlichen Zirkulation modus etwas niedriger, es hat eine höhere Wärme leitfähig keit (0,15 W/m · K). Darüber hinaus ist in dem in der Industrie üblichen Kühlsystem für Zwangs öl zirkulation der Gesamt wärme übertragungs effekt besser als der von Mineralöl.

F: Die anfänglichen Anschaffungs kosten für Transformatoren mit natürlichem Ester isolieröl sind höher (Ölpreis verdoppelt und die Geräte kosten um 5% bis 10% erhöht). Ist es für den langfristigen Gebrauch kosten günstiger?

A: Ja, es hat mehr Vorteile bei den langfristigen Lebenszyklus kosten.

1. Wartungs kosten: Im normalen Betrieb erfordern natürliche Ester transformatoren keine routinemäßige Wartung wie Dehydration und Öl qualitäts prüfung, während Mineralöl transformatoren eine regelmäßige Inspektion und Wartung benötigen. In entfernten Szenarien (z. B. Windkraft projekten) kann eine große Menge an Betriebs-und Wartungs kräften eingespart werden.

2. lebenswert: Natürliche Ester transformatoren haben eine längere isolierung lebensdauer, reduziert ersatz frequenz und ausrüstung ersatz investitionen;

3. Versteckte Kosten: In städtischen Kern gebieten und umwelt sensiblen Gebieten kann die hohe Feuer beständigkeit von natürlichem Ester die Investition in Feuerlösch anlagen verringern. Umfassende Berechnungen zeigen, dass die gesamten Lebenszyklus kosten wirtschaft licher sind als die von Mineralöl transformatoren.

Q: Was ist die Oxidations stabilität von natürlichem Ester isolieröl? Muss es häufig ersetzt werden? Gibt es besondere Anforderungen an die tägliche Wartung?

A: Aufgrund der Anwesenheit von ungesättigten Triglyceriden hat natürlicher Ester eine etwas schwächere Oxidations stabilität. Seine Anti-Aging-Fähigkeit kann jedoch durch Zugabe spezieller Antioxidantien und Passiv atoren erheblich verbessert werden. In hermetisch versiegelten Transformators ystemen beträgt der Viskosität anstieg innerhalb von 10 Jahren weniger als 10%, ohne die Leistung zu beeinträchtigen. Daher ist kein häufiger Öl austausch erforderlich. Die tägliche Wartung erfordert nur monatliche Inspektionen des Ölstands und der Öl temperatur sowie Probenahme tests alle 5 Jahre, wodurch die Betriebs-und Wartungs kosten erheblich gesenkt werden.

Q: Welche Garantien können durch die Wahl von Huawan natürlichen Ester Isolier öl transformatoren erhalten werden?

A: Wenn Sie Huawan wählen, können Sie 2 Kern garantien genießen:

1. Produkt garantie: Die Transformatoren entsprechen den internat ionalen Standard zertifizie rungen, mit einer Garantie von 1-2 Jahren für Kern komponenten (Eisenkern, Wicklung), und die Lebensdauer des Isolation systems ist 5-mal länger als die von Mineralöl produkten;

2. kunden spezifischer Service: Bereitstellung exklusiver Designs nach Projekts pannungs pegel, Kühl methode und Betriebs umgebung (große Höhe/niedrige Temperatur/hohe Luft feuchtigkeit).

Wählen Sie Huawan, um Ihr Strom versorgungs system sicherer und umwelt freundlicher zu machen

Als erfahrener Anbieter von Strom versorgungs lösungen widmet sich Huawan der Forschung und Entwicklung sowie der Herstellung verschiedener Transformatoren. Die Produkte wurden erfolgreich in verschiedenen Bereichen wie städtischen Stromnetzen, Schienen transit, Rechen zentren und Industrie parks eingesetzt und in viele Länder und Regionen exportiert.

Wählen Sie Huawan, und Sie werden

• Hoch leistungs transformatoren mit internat ionalen Standard zertifizie rungen

• Maßge schneiderte Design unterstützung basierend auf unterschied lichen Betriebs umgebungen

• Hohe Zuverlässigkeit und Wartungs garantien zur Reduzierung von Betriebs risiken und-kosten

Wenden Sie sich jetzt an Huawan, um zu erfahren, wie natürliche Ester isolierende Öl transformatoren Ihr Projekt verbessern können.
